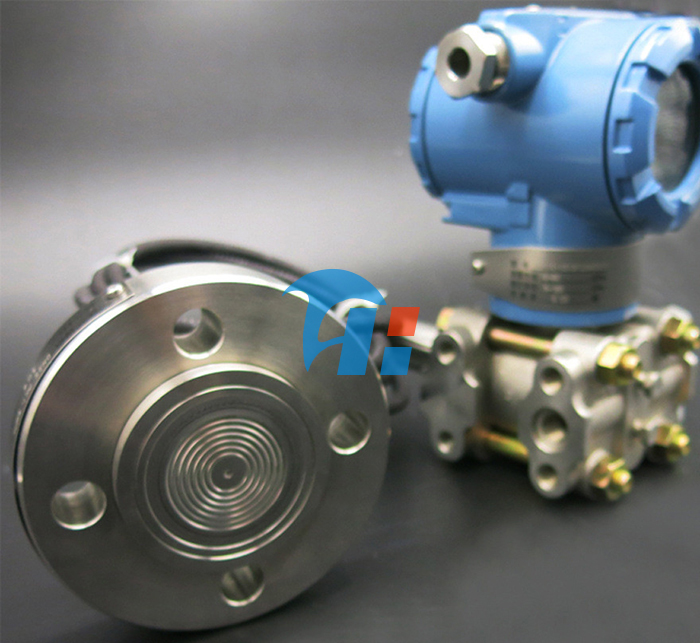

單法蘭液位變送器
AK3851LT單法蘭液位變送器的關鍵原材料，元器件和零部件均采用進口，整機經過嚴格組裝和測試。具有設計原理先進，品種規格齊全，安裝使用簡便，外形美觀等特點?？蓪?duì)各種容器罐體的液位、密度進行精度測量，有平法蘭和插入式法蘭兩種，適用于高粘度介質或懸浮液體測量。廣泛應用于石油，化工，冶金，電力，食品，造紙，醫藥，機械制造等行業。
結構原理
單法蘭液位變送器是由測量膜片與兩側絕緣片上的電極各組成一個電容器。 當兩側壓力不一致時，致使測量膜片產生位移，其位移量和壓力差成正比，故兩側電容量就不等，通過振蕩和解調環節，轉換成與壓力成正比的信號。
外型尺寸：
單法蘭液位變送器的安裝法蘭標準按ANSI，法蘭有3〃和4〃規格，法蘭等級分為：150LB（2.5MPa）及300LB（5.0MPa）
|
法蘭尺寸 |
螺栓孔 |
|||||||
|
尺寸 |
規格 |
直徑 |
A |
B |
C |
數目n |
直徑d |
分布直徑d1 |
|
3" |
1501b |
190 |
30 |
66 |
127 |
4 |
19 |
152 |
|
4" |
1501b |
228 |
30 |
89 |
157 |
8 |
19 |
190 |
|
3" |
3001b |
210 |
35 |
66 |
127 |
8 |
22 |
168 |
|
4" |
3001b |
254 |
38 |
89 |
157 |
8 |
22 |
200 |
測量范圍：
差壓：0-6.2-690KPa
靜壓：2.5MPa
智能型特點：
（1）超級的測量性能，用于壓力、差壓、液位、流量測量；
（2）精度：0.25%；
（3）穩定性：0.25% 60個月；
（4）量程比：100：1；
（5）測量速率：0.2S；
（6）小型化（2.4kg）全不銹鋼法蘭；
（7）過程連接與其它產品兼容，實現非常佳測量；
（8）采用H合金護套的傳感器，實現了優良的冷、熱穩定性；
（9）采用16位計算機的智能變送器；
（10）標準4～20mA，帶有基于HART協議的數字信號，遠程操控；
（11）支持向現場總線與基于現場控制的技術的升級。
單法蘭液位變送器選型表
|
AK3851LT |
單法蘭液位變送器（非常大工作壓力2.5MPa） |
|||||||||||||
|
|
4 |
0-4～40KPa |
||||||||||||
|
5 |
0-40～250KPa |
|||||||||||||
|
6 |
0-0.16～1.0MPa |
|||||||||||||
|
|
代碼 |
輸出 |
||||||||||||
|
N |
普通模擬型：（輸出：4～20mA） |
|||||||||||||
|
G |
常規智能型：（輸出：4～20mA） |
|||||||||||||
|
S |
標準智能型：（輸出：4～20mA帶HART總線協議） |
|||||||||||||
|
Z |
數字化智能型：（輸出：4～20mA全數字化傳感器,自帶通訊鍵盤） |
|||||||||||||
|
|
代碼 |
公稱直徑尺寸 |
插入筒長度 |
高壓側隔膜片材料 |
||||||||||
|
A0 |
80 |
平 |
316LSST |
|||||||||||
|
A2 |
80 |
50 |
316LSST |
|||||||||||
|
A4 |
80 |
100 |
316LSST |
|||||||||||
|
A6 |
80 |
150 |
316LSST |
|||||||||||
|
B0 |
100 |
平 |
316LSST |
|||||||||||
|
B2 |
100 |
50 |
316LSST |
|||||||||||
|
B4 |
100 |
100 |
316LSST |
|||||||||||
|
B6 |
100 |
150 |
316LSST |
|||||||||||
|
C0 |
80 |
80 |
哈氏C-276 |
|||||||||||
|
C2 |
80 |
50 |
哈氏C-276 |
|||||||||||
|
C4 |
80 |
100 |
哈氏C-276 |
|||||||||||
|
C6 |
80 |
150 |
哈氏C-276 |
|||||||||||
|
D0 |
100 |
平 |
哈氏C-276 |
|||||||||||
|
D2 |
100 |
50 |
哈氏C-276 |
|||||||||||
|
D4 |
100 |
100 |
哈氏C-276 |
|||||||||||
|
D6 |
100 |
150 |
哈氏C-276 |
|||||||||||
|
E0 |
80 |
平 |
鉭 |
|||||||||||
|
F0 |
100 |
平 |
鉭 |
|||||||||||
|
|
代碼 |
安裝法蘭 |
||||||||||||
|
A |
3〞150lb |
碳鋼鍍鋅 |
||||||||||||
|
B |
4〞150lb |
碳鋼鍍鋅 |
||||||||||||
|
C |
3〞300lb |
碳鋼鍍鋅 |
||||||||||||
|
D |
4〞300lb |
碳鋼鍍鋅 |
||||||||||||
|
|
代碼 |
結 構 材 料 |
||||||||||||
|
法蘭和接頭 |
排氣/排液閥 |
隔離膜片 |
灌充液體 |
|||||||||||
|
22 |
316不銹鋼 |
316不銹鋼 |
316不銹鋼 |
硅油 |
||||||||||
|
23 |
316不銹鋼 |
316不銹鋼 |
哈氏合金C |
硅油 |
||||||||||
|
24 |
316不銹鋼 |
316不銹鋼 |
蒙乃爾 |
硅油 |
||||||||||
|
25 |
316不銹鋼 |
316不銹鋼 |
鉭 |
硅油 |
||||||||||
|
33 |
哈氏合金C |
哈氏合金C |
哈氏合金C |
硅油 |
||||||||||
|
35 |
哈氏合金C |
哈氏合金C |
鉭 |
硅油 |
||||||||||
|
|
代碼 |
選項 |
||||||||||||
|
M1 |
0-100%線性指示表 |
|||||||||||||
|
M2 |
LED數字顯示表 |
|||||||||||||
|
M3 |
LCD顯示器 |
|||||||||||||
|
C0 |
1/2-14NPT錐管內螺紋接頭 |
|||||||||||||
|
C1 |
1/2-14NPT引壓接頭后部焊接引壓管Ф14 |
|||||||||||||
|
C2 |
丁字形螺紋接頭M20×1.5 |
|||||||||||||
|
d |
隔爆型dⅡBT4 |
|||||||||||||
|
i |
本安型iaⅡCT |
|||||||||||||
