AK-UHZ型磁翻板液位計適用于低溫到高溫，真空到高壓等各種環境，是石油、化工等工業部門的理想液位測量產品。根據在容器中安裝位置的不同，提供側裝和頂裝兩種形式。根據工作介質不同，提供不銹鋼和ABS、PP-R工程塑料三種材質，其中ABS、PP-R材質適用于酸、堿等腐蝕性介質。

概述：
AK-UHZ型磁翻板液位計是我公司在長期生產板管式液位計基礎上采用國外zui新技術發展起來的內浮子式液位計,由于其承壓零件均使用不銹鋼材料,在結構上減少了密封結合面，故儀表的安全性、可靠性得到提高。液位顯示清晰醒目。產品廣泛應用于石油、化工等行業。

結構及工作原理：
1、基本型
根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的*磁鋼通過耦合作用，驅動紅、白色翻柱翻轉180°，液位上升時翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位指示。
2、電遠傳
在浮子液位計上安裝變送器，通過浮子上下移動，經磁耦合作用使導桿內測量元件依次動作，獲得電阻信號變化，轉換成0～10mA或4～20mA的標準信號輸出，與顯示儀表或計算機連接，達到遠傳目的。
3、上下限開關輸出
在液位計立管上由用戶設定上、下限位置安裝控制器，控制器內帶有自保持作用的舌簧開關，利用磁性浮子隨液位移動使簧開關動作時，實現報警或限位控制。

AK-UHZ型磁翻板液位計技術參數：

1、正常工作條件：
a環境溫度 －25℃～70℃；
b相對濕度 5%～100% （包括凝露和直接濕）；
c大氣壓力 86KPa～108KPa；
2、測量范圍：500mm～6000mm分檔；
3、測量精度： 翻柱式指示器±10mm；
4、工作壓力：1MPa、1.6MPa、2.5MPa、4MPa、6.3MPa、10MPa、16MPa；
5、介質密度：0.5g/cm3～1.8g/cm3分檔；
6、介質粘度：≤0.05Pa?s ；
7、介質溫度：-25～80℃ 、（高溫型0～200℃）、（高溫型0～450℃）；

8、跟蹤速度： ≤0.8m/s；
9、接觸介質材料：1Cr18Ni9Ti 聚四氟乙烯；
10、控制點誤差：±10mm；
11、回 差：不超過基本誤差；
12、重復性誤差：不超過基本誤差；
13、開關控制點的接點容量： DC24V或AC220V;1A（純阻性負載）；
14、控制點間zui小間距：60；
15、外殼防護等級：IP65；
16、顯示儀表：數字顯示表（可設定上下限報警及輸出4～20mA信號）；
17、防爆等級：dⅡCT6。

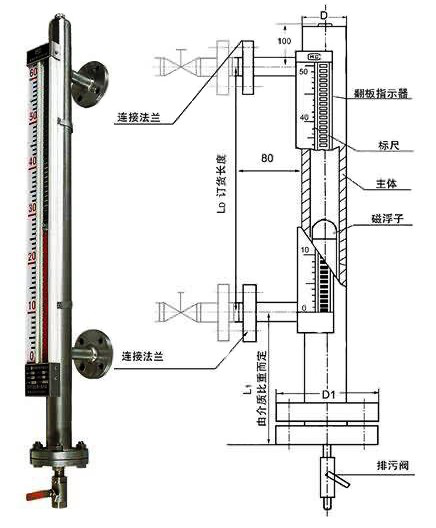

AK-UHZ型磁翻板液位計結構如下圖所示:

系統構成及接線：
1、上下限開關輸出：
由具有自保持作用的舌簧開關和轉換器組成，舌簧開關和轉換器分別安裝于現場和控制室，由轉換器提供三對觸點開關。
2、電遠傳：
由測量單元和變送單元兩部分組成。
3、本安防爆：
a 帶本安防爆，上、下限開關輸出型：
防爆開關由舌簧開關和帶繼電器觸點的安全柵組成，可向用戶直接提供一對常開或常閉觸點。如用戶需更多觸點可特殊設計訂貨。（圖三）
b 帶本安防爆遠傳型：
適合使用于∏類電氣設備（工廠用）、C級氣體，zui高表面溫度組別T4（135℃）。
c 使用注意事項：
①變送器外殼設有外接地，用戶使用時必須可靠接地。
②安全柵的使用應遵守有關使用說明內容。
③變送器與安全柵本安端的連接電纜為二芯屏蔽電纜，芯線截面積＞0.5m ，電纜允許分布電容為0.8μF
?選型表：

表一：

表二：

表三：

訂貨時請?zhí)峁┫铝袇?shù)：
1、型號規格；AK-UHZ；
2、被測介質名稱：介質密度：如果不知道密度，可以告訴我們介質的名稱，混合液體要知道由哪幾種液體組成；
3、儀表測量范圍：也可稱為公稱長度，也就是兩個法蘭的中心距離，或者看一下已經使用的產品的標尺刻度；
4、工作壓力：最高承受壓力；
5、工作溫度：測量液體的最低、最高溫度；
6、材質要求：接液材質，如不知道用哪種材質，可以向我們咨詢（一般裝液體的是什么材質我們就可以用什么材質）；
7、是否配套供應法蘭、螺栓、螺母、閥門、密封墊圈等配件；
8、法蘭標準：法蘭的公稱通徑，使用最多的法蘭是DN20或DN25；
9、特殊要求：請在訂貨前詳細注明，如是否要帶遠傳、保溫夾套等等。
