工作原理：
　　液體渦輪流量計內的渦輪在流體作用下產生旋轉，使信號檢測器的磁場產生變化，因此在信號檢測器的線圈中感應出交變電壓，在經過放大器放大、濾波、整形輸出方波信號。此信號電壓的頻率與葉輪的轉速成正比，即與流體的流量（流速）成正比。

　　儀表簡介：
　　液體渦輪流量計是采用先進的超低功耗單片微機技術研制的渦街流量傳感器與顯示積算一體化的新型智能儀表，采用雙排液晶現場顯示，具有機構緊湊、讀數直觀清晰、可靠性高、不受外界電源干擾、抗雷擊、成本低等明顯優點。儀表具備儀表系數三點修正，智能補償儀表系數非線性，并可進行現場修正。高清晰液晶顯示器同時顯示瞬時流量（4位有效數字）及累積流量（8位有效數字，帶清零功能）。

　　液體渦輪流量計特點：
　　1、優質合金渦輪流量計有更高的穩流和耐腐蝕作用；
　　2、進口優質專用軸承，使用壽命長；
　　3、計量室與通氣室隔絕，保證了儀表的安全性；
　　4、可檢測被測氣體的溫度、壓力和流量，能進行流量自動跟蹤補償，并顯示標準狀態下（Pb=101.325KPa,Tb=293.15K）的氣體體積累積量；可實時查詢溫度壓力數值。液體渦輪流量計顯示功能：
　　1、顯示標準瞬時流量及標準累計流量；
　　2、顯示工況瞬時流量及工況累計流量；
　　3、顯示當前壓力、溫度、電池電壓；
　　4、顯示日期和時鐘。

　　型號及標準配置：
　　AK-LWGY型：基本型傳感器。說明：不帶現場顯示，輸出脈沖信號。標配為非防爆型產品。
　　AK-LWGY-A型：4-20mA變送器。說明：不帶現場顯示，輸出4-20mA標準電流信號?！　?nbsp; AK-LWGY-B型：智能現場顯示。說明：雙排液晶表頭，現場同時顯示瞬時流量和累積流量，鋰電池供電，電池電量可連續使用三年以上，無信號輸出。
　　AK-LWGY-C型：智能一體化型。說明：雙排液晶表頭，現場同時顯示瞬時流量和累積流量，外供24VDC，輸出4-20 mA標準電流信號。

　　液體渦輪流量計技術參數：
　　1、高精確度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；
　　2、重復性好，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得到極高的精確度，在貿易結算中是優先選用的流量計；
　　3、具備儀表系數三點修正，智能補償儀表系數非線性，并可進行現場修正
　　4、所有有效數據掉電后保持10年不丟；
　　5、范圍度寬，中大口徑可達1:20，小口徑為1:10；
　　6、結構緊湊輕巧，安裝維護方便，流通能力大；
　　7、適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；
　　8、專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等；
　　9、可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。

　　測量范圍及工作壓力：

儀表口徑	正常流量范圍（m3/h）	擴展流量范圍（m3/h）	常規耐受壓力（MPa）	特制耐壓等級（MPa）（法蘭連接方式）
DN 4	0.04～0.25	0.04～0.4	6.3	12、16、25
DN 6	0.1～0.6	0.06～0.6	6.3	12、16、25
DN 10	0.2～1.2	0.15～1.5	6.3	12、16、25
DN 15	0.6～6	0.4～8	6.3、2.5（法蘭）	4.0、6.3、12、16、25
DN 20	0.8～8	0.45～9	6.3、2.5（法蘭）	4.0、6.3、12、16、25
DN 25	1～10	0.5～10	6.3、2.5（法蘭）	4.0、6.3、12、16、25
DN 32	1.5～15	0.8～15	6.3、2.5（法蘭）	4.0、6.3、12、16、25
DN 40	2～20	1～20	6.3、2.5（法蘭）	4.0、6.3、12、16、25
DN 50	4～40	2～40	2.5	4.0、6.3、12、16、25
DN 65	7～70	4～70	2.5	4.0、6.3、12、16、25
DN 80	10～100	5～100	2.5	4.0、6.3、12、16、25
DN 100	20～200	10～200	2.5	4.0、6.3、12、16、25
DN 125	25～250	13～250	1.6	2.5、4.0
DN 150	30～300	15～300	1.6	2.5、4.0
DN 200	80～800	40～800	1.6	2.5、4.0

　　液體渦輪流量計選型：

型號								說明
AK-LWGY	□	/□	/□	/□	/□	/□	/□	說明
公稱通徑	4							4mm，標準量程0.04～0.25m3/h，寬量程為0.04～0.4m3/h
	6							6mm，標準量程0.1～0.6m3/h，寬量輪為0.06～0.6m3/h
	10							10mm，標準量程0.2～1.2m3/h，寬量程為0.15～1.5m3/h
	15							15mm，標準量程0.6～6m3/h寬量程為0.4～8m3/h
	20							20mm，標準量程0.8～8m3/h，寬量程為0.4～8m3/h
	25							25mm，標準量程1～10m3/h，寬量程為0.5～10m3/h
	32							32mm，標準量程1.5～15m3/h，寬量程為0.8～15m3/h
	40							40mm，標準量程2～20m3/h，寬量程為1～20m3/h
	50							50mm，標準量程4～40m3/h，寬量程為2～40m3/h
	65							65mm，標準量程7～70m3/h，寬量程為4～70m3/h
	80							80mm，標準量程10～100m3/h，寬量程為5～100m3/h
	100							100mm，標準量程20～200m3/h，寬量程為10～200m3/h
	125							125mm，標準量程25～250m3/h，寬量程為13～250m3/h
	150							150mm，標準量程30～300m3/h，寬量程為15～300m3/h
	200							200mm，標準量程80～800m3/h，寬量程為40～800m3/h
類型		B						電池供電現場顯示型
		C						現場顯示/4～20mA 兩線制電流輸出
		C1						現場顯示/RS485通訊協議
		C2						現場顯示/HART通訊協議
精度等級			05					精度0.5級
精度等級			10					精度1.0級
渦輪類型				W				寬量程渦輪
渦輪類型				S				標準渦輪
材質					S			304不銹鋼
材質					L			316（L）不銹鋼
防爆						E		防爆型（防爆等級：ExdⅡBT6）
壓力等級							N	常規
壓力等級							H	高壓

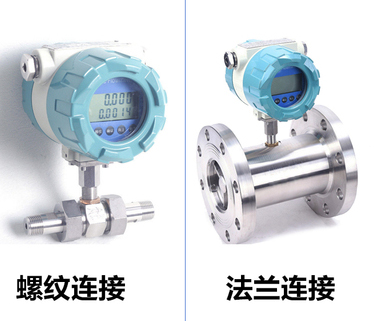

　　注：DN15～DN40常規為螺紋連接，如希望采用法蘭連接，請在“公稱通徑"后加“（FL）"。
　　例如，選用一臺法蘭連接式防爆型智能液體渦輪流量計測量水，需要現場顯示并遠傳4-20mA信號，管道為DN40，要求精度0.5級，304不銹鋼材質，儀表耐壓16MPa測量范圍為標準量程，其產品型號應為AK-LWGY40C05WSE

　　訂貨須知：
　　訂貨時請寫明被測介質名稱、工作壓力、介質溫度、流量（流速）范圍管道通徑和被測管網情況等。
