流量計

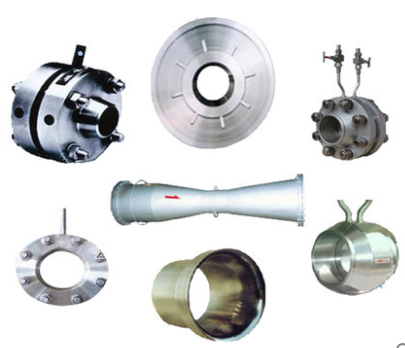

孔板流量計是將標準孔板與多參數差壓變送器（或差壓變送器、溫度變送器及壓力變送器）配套組成的高量程比差壓流量裝置，可測量氣體、蒸汽、液體及天然氣的流量，廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。 孔板流量計又稱為差壓式流量計，是由一次檢測件(節流件)和二次裝置(差壓變送器和流量顯示儀組成，廣泛應用于氣體、蒸汽和液體的流量測量。具有結構簡單，維修方便，性能穩定，使用可靠等特點。
孔板節流裝置是標準節流件可不需標定直接依照國家標準生產，
1.國家標準GB2624-81<流量測量節流裝置的設計安裝和使用>；
2.國際標準ISO5167<國際標準組織規定的各種節流裝置>；
3.化工部標準GJ516-87-HK06。
產品特點：
▲節流裝置結構易于復制，簡單、牢固，性能穩定可靠，使用期限長，價格低廉。
▲孔板流量計計算采用國際標準與加工
▲應用范圍廣，全部單相流皆可測量，部分混相流亦可應用。
▲標準型節流裝置無須實流校準，即可投用。
▲一體型孔板安裝更簡單，無須引壓管，可直接接差壓變送器和壓力變送器。
智能型特點
▲采用進口單晶硅智能差壓傳感器
▲高精度，完善的自診斷功能
▲智能孔板流量計其量程可自編程調整。
▲可同時顯示累計流量、瞬時流量、壓力、溫度。
▲具有在線、動態全補償功能外，還具有自診斷、自行設定量程。
▲配有多種通訊接口
▲穩定性高
▲量程范圍寬、大于10：1
智能型技術指標
▲高精度：±0.075%
▲高穩定性：優于0.1%FS/年
▲高靜壓：40MPa
▲連續工作5年不需調校
▲可忽略溫度、靜壓影響
▲抗高過壓
|
|
節流裝置適用范圍及有關技術指標： |
|
節流件名稱 |
適用管道 （DN mm） |
適用直徑比B（d/D） |
應用特點 |
流出系數不確定度Ec% |
設計標準 |
||
|
角接取壓標準孔板 |
環室式 |
50－500 50－500 |
0.2－0.75 0.2－0.75 |
適用于清潔介質其中GD結構適合高溫高壓條件下流量的測量 |
0.6－0.75% |
ISO5167 GB/T2624－93 |
|
|
夾緊環式 |
50－500 |
0.2－0.75 |
易于清除污物，可用于不太清潔流體流量的測量 |
||||
|
斜鉆孔式 |
450－1000（3000） |
0.2－0.75 |
|||||
|
法蘭取壓標準孔板 |
50－1000 |
0.2－0.75 |
易于清除污物，適用于各種介質
|
0.6－0.75% |
ISO5167 GB/T2624－93 |
||
|
徑距取壓標準孔板 |
50－1000 |
0.2－0.75 |
|||||
|
角接取壓標準噴嘴 （ISA1932噴嘴） |
50－500 |
0.3－0.8 |
壓損小，壽命長，尤其適用于蒸汽流量測量 |
0.8－1.2% |
ISO5167 GB/T2624－93 |
||
|
長徑噴嘴 |
50－630 |
0.2－0.8 |
壓損小壽命長，LGP型長徑噴嘴組件適合高參數水和蒸汽流量測量 |
2.0% |
ISO5167 GB/T2624－93 |
||
|
經典文丘利管 |
機械加工式 |
100－800 |
0.2－0.8 |
壓力損失小，所需直管段小于孔板、噴嘴 |
1.0% |
ISO5167 GB/T2624－93 |
|
|
粗焊鐵板式 |
200－1200（2000） |
0.4－0.7 |
1.5% |
||||
|
文丘利噴嘴 |
65－500 |
0.316－0.77 |
同上 |
1.2－1.75% |
ISO5167 GB/T2624－93 |
||
|
1/4圓孔板 |
25－150 |
0.245－0.6 |
適用于低雷諾數 |
2.0－2.5% |
DIN BS |
||
|
錐形入口孔板 |
25－250 |
0.1－0.316 |
同上 |
2.0% |
BS |
||
|
圓缺孔板 |
50－1500 |
0.32－0.8 |
適用于贓污，有氣泡析出或含有固體微粒的流體測量。 |
1.5% |
DIN |
||
|
偏心孔板 |
100－1000 |
0.46－0.84 |
1－2% |
ASME |
|||
|
小孔板 |
12.5－40 |
0.2－0.75 |
適用于小管道流量測量 |
0.75% |
ASME |
||
|
透鏡式孔板 |
12.5－150 |
0.2－0.75 |
適用于高壓常溫小管道流量測量 |
0.6－0.75% |
ISO5167ASME |
||
|
端頭孔板 |
大于等于15 |
0.2－0.62 |
|
1.5－2.0% |
|
||
|
雙重孔板 |
25－400 |
0.2－0.8 |
適用于大流量測量 |
|
|
||
|
限流孔板 |
|
|
|
|
|
||
|
名稱 |
型號 |
取壓方式 |
公稱管徑 |
公稱壓力（MPa） |
執行標準（結構） |
|
標準孔板 |
LGB |
角接（環室取壓） |
50～400 |
小于10 |
GB2624 K07（蘭化）DG |
|
LGB-Z |
角接（鉆孔取壓） |
400～2000 |
小于1.6 |
||
|
LGB |
環室（八槽） |
50～400 |
小于32 |
流量測量手冊 |
|
|
LGB |
環室（無法蘭焊接式） |
50～275 |
小于28.22 |
流量測量手冊DG0711～0718 |
|
|
LGB-F |
法蘭取壓 |
50～800 |
小于2.5 |
GB2624 K06（蘭化） |
|
|
LGB-F |
法蘭取壓 |
50～400 |
4.0～40 |
GB2624 K06（蘭化）石化 |
|
|
LGB-J |
徑距取壓 |
50～760 |
小于10 |
GB2624 |
|
|
標準噴咀 |
LGP |
角接（環室取壓） |
50～400 |
小于10 |
GB2624 流量測量手冊 |
|
LGP-Z |
角接（鉆孔取壓） |
400～500 |
小于1.6 |
||
|
LGP |
環室（八槽） |
50～300 |
小于32 |
流量測量手冊 |
|
|
LGP |
環室（高壓透鏡墊式） |
15～150 |
小于32 |
||
|
LGP |
環室（無法蘭焊接式） |
175～350 |
小于17.36 |
DG 0702～0710 |
|
|
長徑噴咀 |
LGC-J |
徑距取壓 |
50～630 |
小于16 |
GB2624 |
|
1/4圓孔板 |
LGH |
角接取壓 |
50～260 |
小于10 |
GB2624 流量測量手冊 |
|
LGH-F |
法蘭取壓 |
50～200 |
小于6.4 |
||
|
文丘里噴咀 |
LGL |
角接取壓 |
65～500 |
小于2.5 |
|
|
文丘里管 |
LGW |
特殊取壓 |
50～1200 |
小于2.5 |
|
|
雙文丘里管 |
LGW-S |
特殊取壓 |
小于1000 |
小于0.6 |
|
|
小管徑孔板 |
LGX |
角接取壓 |
12～40 |
小于6.4 |
K07（蘭化） |
|
LGX-F |
法蘭取壓 |
12～40 |
小于6.4 |
企業標準 |
|
|
高壓透鏡墊 |
LGT |
角接取壓 |
50～150 |
小于32 |
流量測量手冊 |
|
圓缺孔板 |
LGQ |
角接（環室取壓） |
100～400 |
小于1.6 |
|
|
LGQ-Z |
角接（鉆孔取壓） |
400～1000 |
小于1.6 |
||
|
LGQ-F |
法蘭取壓 |
100～350 |
小于6.4 |
||
|
雙重孔板 |
LGS |
角接取壓 |
100～400 |
小于6.4 |
|
|
偏心孔板 |
LGN |
角接取壓 |
100～1000 |
小于6.4 |
|
|
限流孔板 |
LG-XL |
|
10～300 |
小于6.4 |
企業標準 |
|
錐形入口孔板 |
LGR |
角接取壓 |
25～1000 |
小于10 |
GB2624 |
|
機翼測風裝置 |
LJY |
特殊取壓 |
少于1000 |
小于0.6 |
企業標準 |
選型：
|
型號 |
說 明 |
|||||||||
|
AK-LG |
節流裝置 |
|||||||||
|
|
代號 |
按其結構特征的兩大基本分類 |
||||||||
|
|
K |
孔板 |
||||||||
|
|
P |
噴嘴等 |
||||||||
|
|
代號 |
公稱壓力（105Pa） |
||||||||
|
|
2.5 |
2.5 |
||||||||
|
|
10 |
10 |
||||||||
|
|
16 |
16 |
||||||||
|
|
25 |
25 |
||||||||
|
|
64 |
64 |
||||||||
|
|
100 |
100 |
||||||||
|
|
200 |
200 |
||||||||
|
|
代號 |
口徑 |
||||||||
|
|
10～1600 |
10～1600mm |
||||||||
|
|
代號 |
按其結構形式細分 |
||||||||
|
|
H |
標準孔板（環室） |
||||||||
|
|
Y |
標準孔板（法蘭） |
||||||||
|
|
K |
標準孔板（鉆孔） |
||||||||
|
|
I |
ISA 1932噴嘴 |
||||||||
|
|
L |
長徑噴嘴 |
||||||||
|
|
W |
文丘利噴嘴 |
||||||||
|
|
G |
經典文丘利管 |
||||||||
|
|
S |
雙重孔板 |
||||||||
|
|
Q |
圓缺孔板 |
||||||||
|
|
Z |
錐形入口孔板 |
||||||||
|
|
R |
1/4圓孔板 |
||||||||
|
|
P |
偏心孔板 |
||||||||
|
|
N |
整體（內藏）孔板 |
||||||||
|
|
X |
楔形孔板 |
||||||||
|
|
T |
不在上述之列的特殊節流裝置 |
||||||||
|
|
代號 |
介質 |
||||||||
|
|
1 |
液體 |
||||||||
|
|
2 |
氣體 |
||||||||
|
|
3 |
蒸汽 |
||||||||
|
|
4 |
高溫液體 |
||||||||
|
|
代號 |
補償形式 |
||||||||
|
|
N |
不帶壓力、溫度補償 |
||||||||
|
|
P |
帶壓力補償輸出 |
||||||||
|
|
T |
帶溫度補償輸出 |
||||||||
|
|
Q |
帶壓力、溫度補償輸出 |
||||||||
|
|
代號 |
變送器差壓量程范圍 |
||||||||
|
|
0 |
微差壓量程 |
||||||||
|
|
1 |
低差壓量程 |
||||||||
|
|
2 |
中差壓量程 |
||||||||
|
|
3 |
高差壓量程 |
||||||||
|
|
代號 |
是否帶現場顯示 |
||||||||
|
|
W |
節流裝置傳感器 |
||||||||
|
|
X |
智能節流裝置（流量計） |
||||||||
|
|
代號 |
供電方式 |
||||||||
|
|
0 |
外接+24VDC供電 |
||||||||
|
|
1 |
3.6V電池供電 |
||||||||
