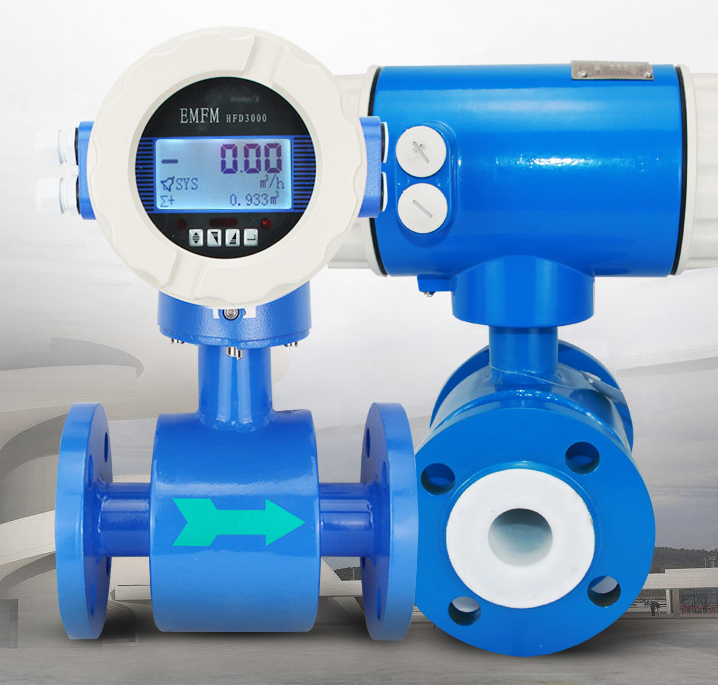

管道式電磁流量計

文字：[大][中][小] 手機頁面二維碼

2020/02/29 瀏覽次數：

特點：

●儀表結構簡單、可靠、無可動部件，工作壽命長。
    ●無截流阻流部件，不存在壓力損失和流體堵塞現象。
    ●無機械慣性，響應快速，穩定性好，可應用于自動檢測、調節和程控系統。
    ●測量精度不受被測介質的種類及其溫度、粘度、密度、壓力等物理理參數的影響。
    ●采用聚四氟乙烯或橡膠材質襯里和HC、HB、316L、Ti 等電極材料的不同組合可適應不同介質的需要。
    ●備有管道式、插入式等多種流量計型號。
    ●采用EEPROM存貯器，測量運算數據存貯保護安全可靠。
    ●具備一體化和分離型兩種形式。
    ●高清晰LCD背光顯示。、

智能電磁流量計技術參數

適用管徑	DN25～DN2600(DN25以下為非標)
電極材料	316L(不銹鋼)、HC(哈氏C)、HB(哈氏B)、Ti(鈦)、Ta(鉭)
適用介質	導電率>5us/cm的液體
測量范圍	0．1～10m/s(可擴展到15m/s)
量程上限	0.5～10m/s,推薦1～5m/s
精度等級	0.3級、0.5級、1.0級(隨口徑區分)
輸出信號	4～20mADC,負載≤750Ω；0～３KHz,5V有源，可變脈寬，高端有效頻率輸出：RS485接口
工作壓力	1.0MPa,1.6MPa,4.0MPa,16MPa(特殊)
流體溫度	-20℃～80℃,80℃～130℃，130℃～180℃ 參考襯里材質
環境溫度	傳感器-40℃～80℃;轉換器-15℃～50℃
環境溫度	≤85RH(20℃時)
電纜出口尺寸	M20×1.5
供電電源	220VAC±10%;50Hz±1Hz;24VDC±10%
功耗	≤8W
外殼防護等級	一體式：IP65分體式：傳感器IP68轉換器IP65
接地環材質	1Cr18Ni9Ti(不銹鋼)、HC(哈氏C)、Ti(鈦)、Ta(鉭)、Cu(銅)
連接法蘭	國標GB9119-88(DIN2051,BS4504)

AK-LDE系列智能電磁流量計儀表選型

◆量程范圍確認
一般工業用智能電磁流量計被測介質流速以2～4m/s為宜，在特殊情況下，最低流速應不小于0.2m/s，最高應不大于8m/s。若介質中含有固體顆粒，常用流速應小于3m/s，防止襯里和電極的過分磨擦；對于粘滯流體，流速可選擇大于2m/s，較大的流速有助于自動消除電極上附著的粘滯物的作用，有利于提高測量精度。
在量程Q已確定的條件下，即可根據上述流速V的范圍決定流量計口徑D的大小，其值由下式計算：
Q=πD2V/4
Q:流量（㎡/h） D:管道內徑 V：流速（m/h）

智能電磁流量計的量程Q應大于預計的最大流量值，而正常的流量值以稍大于流量計滿量程刻度的50為宜。

◆AK-LDE系列參考流量范圍

口徑mm	流量范圍m3/h	口徑mm	流量范圍m3/h
φ15	0.06~6.36	φ450	57.23～5722.65
φ20	0.11～11.3	φ500	70.65～7065.00
φ25	0.18～17.66	φ600	101.74～10173.6
φ40	0.45～45.22	φ700	138.47～13847.4
φ50	0.71～70.65	φ800	180.86～18086.4
φ65	1.19～119.4	φ900	228.91～22890.6
φ80	1.81～180.86	φ1000	406.94～40694.4
φ100	2.83～282.60	φ1200	553.90～55389.6
φ150	6.36～635.85	φ1600	723.46～72345.6
φ200	11.3～1130.4	φ1800	915.62～91562.4
φ250	17.66～176.25.	φ2000	1130.4～113040.00
φ300	25.43～2543.40	φ2200	1367.78～136778.4
φ350	34.62～3461.85	φ2400	1627.78～162777.6
φ400	45.22～4521.6	φ2600	1910.38～191037.6

AK-LDE系列選型譜

型號	口徑
AK-LDE	15~2600

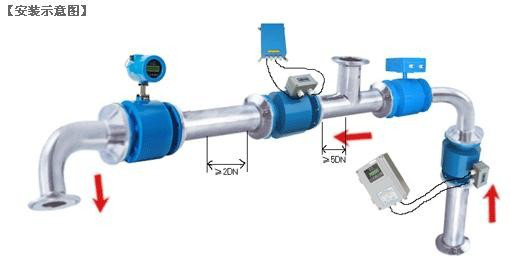

		代號	安裝形式
			一體式
			分體式
			代號	轉換器型號
			ZA	圓形
			ZB	方形
				代號	輸出信號
				I.4	4~20mA
				f	頻率 1KHz
				Rs	串行通訊（485）
				C	控制輸出
					代號	防爆要求
					N	無防爆
					EX	防爆（僅適用于分體式）
						代號	介質溫度
						T1	≤65℃
						T2	≤120℃
						T3	≤180℃(僅適用于分體式）
							代號	內襯材質
							NE	氯丁橡膠（≤65℃）
							PTFE	聚四氟乙烯（≤189℃）
							PVC	聚氯乙烯（≤70℃）
								代號	電極材質
								316L	不銹鋼
								HC	哈氏合金C
								HB	哈氏合金B(yǎng)
								Ti	鈦
								Ta	鉭
