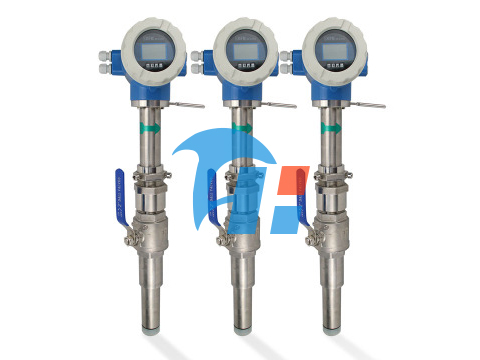

插入式電磁流量計

文字：[大][中][小] 手機頁面二維碼

2020/02/29 瀏覽次數：

一、插入式電磁流量計傳感器具有以下特點：
◆ 傳感器內無活動部件，結構簡單，工作可靠。
◆ 插入式結構可在低壓或帶壓情況下不停水方便的安裝、拆卸。因此非常適用于現有管道的流體測量和便于儀表的維護、修理。
◆ 測量精度不受被測介質的溫度、壓力、密度、粘度、電導率（只要電導率大于5μs/cm）等物理參數變化的影響。
◆ 傳感器幾乎無壓力損失，能量損耗極低。
◆ 較一般電磁流量計的制造成本和安裝費用低。特別適于大中徑管道流量測量。
◆ 采用先進的低頻方波勵磁。零點穩定，抗干擾能力強，工作可靠。
◆ 流量測量范圍大。被測量管道內的滿量程流速可以1m/s至10m/s任意設定，輸出信號與流量呈線性關系。
◆ 流量計不僅有0~10mA DC或4~20mA DC標準電流輸出，同時還1~5kHz頻率輸出

二、插入式電磁流量計安裝要求：
    1安裝環境的選擇
    ①應盡量遠離具有強電磁場的設備，如大電機、大變壓器等。
    ②安裝場所不應有強烈的震動，管道固定牢靠。環境溫度應變化不大。
    ③安裝環境應便于安裝和維護。
    2安裝位置的選擇
    ①安裝位置必須保證管道內始終充滿被測流體。
    ②選擇流體流動脈沖小的地方。即應遠離泵和閥門、彎頭等局部阻力件。
    ③測量雙相（固、液或氣、液）流體時，應選擇不易引起相分離的地方。
    ④應避免測量部位出現負壓。
    ⑤被側管道直徑或周長容易測量，并且橢圓度應較小。
    3直管段長度
傳感器安裝管道上游側直管段長度應大于或等于10D，下游側應不小于5D。D為被測管道通徑。
    4流量控制閥門和調節閥門
流量控制閥門應安裝在傳感器上游側的被測管道上，流量調節閥門應安裝在傳感器下游側。測量時，通常流量控制閥門應處于全開狀態。
   5安裝底座的焊接的要求如下：
    ①安裝底座63管子的軸線與被測管道的軸線相互垂直。其夾角為90°
    ②采用焊條平焊。焊后保證法蘭端面與管軸線平行，焊縫牢固，能承受1.6Mpa壓力無滲漏現象。
    ③被測管道開孔尺寸與安裝底座的通孔外徑*。

三、插入式電磁流量計選型：

型號:	AK-LDE系列
口徑:	DN150~DN2000
精度:	測量值標準精度±2.5% 測量值特殊精度±1.5%
zui低導電率 :	5μs/cm
測量范圍 :	推薦使用范圍： 0.5m/s～10m/s連續可調 最大使用范圍：0.2m/s～15m/s連續可調
介質溫度 :	-20~+150℃
環境溫度 :	-20~+60℃
流體壓力 :	≤ 1.6MPa
防護等級 :	傳感器　　轉換器 IP65 　　　IP65 IP68 　　　IP67
材質:	探頭材質為 304不銹鋼, 電極材質為316不銹鋼,絕緣層為PTFE.
電氣接口 :	M20×1.5,1/2〞NPT
顯示方式 :	標準雙線液晶顯示 ,可同時顯示瞬時和累積流量。
電源:	220VAC 50HZ DC 24V
防爆等級：	Exd ll CT5
信號輸出：	1、開關量可設為：脈沖輸出（zui高1000HZ）；高 /低流量報警；空管報警；流量方向示意；故障報警； 2、電流輸出：4-20mA輸出。
組態方式：	1、通過三個手動鍵現場組態。 2、通過遙控器現場組態。 3、通過手操器進行現場組態。記憶：EEPROM不會消失之記憶體，無需電池保存。
