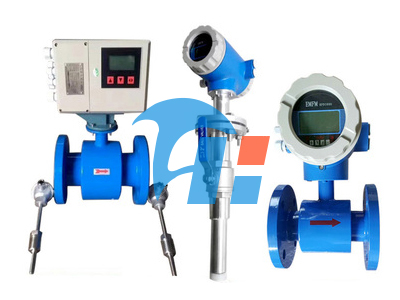

AK-LDE分體式電磁流量計主要用于測量封閉管道中的導電液體和漿液中的體積流量。如水、污水、泥漿、紙漿、各種酸、堿、鹽溶液、食品漿液等，廣泛應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業以及環保、市政管理，水利建設等領域測量高溫,高濕,不便觀察的環境。
主要組成部分：
AK-LDE型分體式電磁流量計由傳感器和轉換器組成，傳感器安裝在測量管道上，轉換器可以與傳感器組合連接在一起稱為一體型電磁流量計，轉換器被安裝在離傳感器30米內或100米內的場合，兩者間由屏蔽電纜連接稱為分離型電磁流計。智能型防腐電磁流量計傳感器主要組成部分是：測量管、電極、勵磁線圈、鐵芯與磁軛殼體。
測量原理：
AK-LDE型分體式電磁流量計根據法拉第電磁感應原理，在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極，當導電液體沿測量管軸線運動時，導電液體切割磁力線產生感應電勢，此感應電勢由兩個檢測電極檢出，數值大小與流量成正比例，其值為：E=KBVD式中：
E－感應電勢；
K－與磁場分布及軸向長度有關的系數；
B－磁感應強度；
V－導電液體平均流速；
D－電極間距；（測量管內直徑）
傳感器將感應電勢E作為流量信號，傳送到轉換器，經放大，變換濾波用一系列的數字處理后，用帶背光的點陣式液晶顯示瞬時流量和累積流量。轉換器有4～20mA輸出，報警輸出及頻率輸出，并設有RS－485等通訊接口，并支持HART和MODBUS協議。
分體式電磁流量計特點：
1、測量不受流體密度、粘度、溫度、壓力和電導率變化的影響。2、測量管內無阻力部件，無壓力損失。3、高可靠性的外插安裝方式，傳感器的安裝、維護無需拆卸測量管，因此較適合于無法長期停水的現場使用，而且可以在老管道上現場開口安裝。4、 結構簡單，電磁流量計測量管可不用內襯，可靠性高。5、公稱通徑范圍寬、適用于DN300～DN3000之間的所有口徑管道。6、一體化接地電極，實現儀表良好接地。7、轉換器采用表面安裝技術（SMT），具有自檢和自診斷功能。8、適用于導電率大于5цs/cm導電流體的體積流量測量。
9、測量管內無活動及阻流部件、壓力損失小。
10、具有不同材質的襯里和電極有良好的防腐性能。
11、不受介質、密度、粘度、溫度、壓力和導電率的影響。
12、低頻矩形波勵磁、不易受干擾性、能穩定可靠。
13、轉換器耗能低、安裝簡單方便、用戶不需調試。
分體式電磁流量計技術性能指標：
1、公稱通徑:（mm） DN10、15、20、25、32、40、50、65、80、100……2000；
2、最高測量流速：10m/s；
3、精度表等級：DN10、15和700～2000流速≥1m/s ±0.5%R 流速＜1m/s ±3mm/s：DN20～600 流速≥1m/s ±0.3%R 流速＜1m/s ±2mm/s；
4、流體電導率：≥ 5μS/cm；
5、公稱壓力： DN10～DN50 4.0MPa； DN65～DN150 1.6MPa；DN200～DN1000 1.0MPa； DN1200～DN2000 0.6MPa；
6、信號輸出形式：4～20mA電流輸出、1～5000Hz 頻率輸出脈寬20ms脈沖輸出；
7、襯里材料：聚四氟乙烯（PTFE） 氯丁橡膠聚氨酯聚全氟乙丙烯（F46） 聚氯合乙烯（FS）；
8、最高流體溫度：聚四氟乙烯（PTFE） 分體型 100℃； 特殊訂貨150℃ 一體型70℃氯丁橡膠分體型 70℃； 特殊訂貨120℃ 一體型70℃聚全氟乙丙烯（F46） ；分體型 100℃ 一體型70℃聚氯合乙烯（FS） ；分體型 80℃ 一體型70℃聚氨酯； 分體型 45℃ 80℃訂貨時注明一體型70℃；
9、電極材料：不銹鋼、0Cr18Ni12Mo2Ti、哈氏合金B(yǎng)（Hb）、哈氏合金（CHc）、鈦（Ti）、鉭（Ta）、鉑/銥合金（Pa）；
10、外殼防護等級：IP65、IP68；
11、 防爆等級：ExdIIBT4；12、供電電源：電壓220VAC 50Hz； 24VDC；13、分體型傳感器與轉換器的距離一般不超過100m。
量程范圍確認：
一般工業用電磁流量計被測介質流速以2～4m/s為宜，在特殊情況下，最低流速應不小于0.2m/s，最高應不大于8m/s。若介質中含有固體顆粒，常用流速應小于3m/s，防止襯里和電極的過分磨擦；對于粘滯流體，流速可選擇大于2m/s，較大的流速有助于自動消除電極上附著的粘滯物的作用，有利于提高測量精度。
