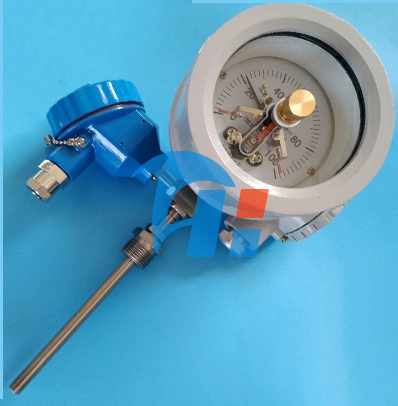

遠傳雙金屬溫度計

文字：[大][中][小] 手機頁面二維碼

2020/02/29 瀏覽次數：

遠傳雙金屬溫度計采用雙金屬溫度計與熱電偶/熱電阻一體的方式,既滿足現場測溫需求，亦滿足遠距離傳輸需求,可以直接測量各種生產過程中的 -80-+500 ℃范圍內液體、蒸氣和氣體介質以及固體表面測溫。

【詳細說明】

1、遠傳雙金屬溫度計應用：

遠傳雙金屬溫度計采用雙金屬溫度計與熱電偶/熱電阻一體的方式,既滿足現場測溫需求，亦滿足遠距離傳輸需求,可以直接測量各種生產過程中的 -80-+500 ℃范圍內液體、蒸氣和氣體介質以及固體表面測溫。

2遠傳雙金屬溫度計主要技術參數：

標度盤公稱直徑：100、150
熱響應時間：≤40s
精度等級：1.0、1.5
熱電偶：I級 1.5℃；II級 2.5℃
熱電阻：A級 ±（0.15+0.005ItI） B 級 ±（0.30+0.005）
防護等級：IP55

3、遠傳雙金屬溫度計外形及尺寸

形式	D	A	B	E	d
徑向型	105	23	73		Φ10 Φ12 Φ14
徑向型	155	23	73
軸向型	105	50	110	34
軸向型	155	50	110	34
萬向型	105	23	178	120
萬向型	155	23	178	120
電接點軸向型	105	40	135
電接點徑向型	105	72	150	42
電接點萬向型	105	40	175	98

4、型號及規格

型號	分度號	測溫范圍℃	精度等級	保護管材料	插入長度
WSSE-401	E	-80-+40 -40-+80 0-50 0-100 0-150 0-200 0-300 0-400 0-500	1 ． 5	1Cr18Ni9Ti 304 316 316L 哈氏 C-276	150 200 300 400 500 750 1000
WSSE-501
WSSE-411
WSSE-511
WSSE-481
WSSE-581
WSSP-401	Pt100
WSSP-501
WSSP-411
WSSP-511
WSSP-481
WSSP-581
WSSXE-401	E
WSSXP-401	Pt100
WSSXE-411	E
WSSXP-411	Pt100
WSSXE-481	E
WSSXP-481	Pt100

注：熱電偶 I 級，熱電阻 A 級按協議訂貨；
保護管其余材質根據協議訂貨

5、選型須知
a 型號
b 熱電偶/熱電阻分度號
c 熱電偶/熱電阻精度等級
d 雙金屬溫度計精度等級
e 測溫范圍
f 安裝固定形式
g 保護管材質
h 插入長度
例A：WSSP-561，軸向型，E型 I級 測溫范圍0-400℃?；顒?dòng)螺紋M27x2，保護管316插入長度300mm.即為：WSSE-401 0-400℃ l=300mm I級 保護管316
