WZ□

熱電阻    標準型

標記

熱電阻品種

C

銅電阻

P

鉑熱電阻

標記

熱電阻元件支數

1

單支數（可不標注）

2

雙支數（不適用于銅熱電阻）

標記

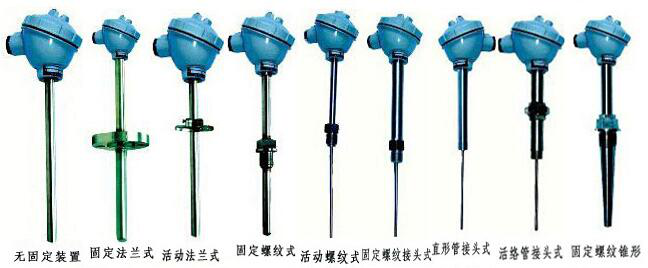

安裝固定裝置

1

無固定裝置

2

固定螺紋

3

活動法蘭（不適用于隔爆型）

4

固定法蘭

5

活動管接頭式

6

固定螺紋錐形式

7

直形管接頭式

8

固定螺紋管接頭式

9

活動螺紋管接頭式

標記

接線盒型式

2

防濺式

3

防水式

4

隔爆式

標記

保護管外徑

0

?16

1

?12

特殊說明

標記

允差等級

A

A級允差：±（0.15+0.2%|t|）（不適用于銅熱電阻）

B

B級允差：±（0.3+0.5%|t|）（不適用于銅熱電阻）

C

銅電阻允差：±（0.3+0.6%|t|）（不適用于鉑熱電阻）

標記

測量端型式

2

二線制

3

三線制（常規）

4

四線制

標記

分度號

Pt100

鉑熱電阻

Cu50

銅熱電阻

Cu100

銅熱電阻

總長L/

(mm)

插入長度l

（mm）

標記

保護管材質

304（常規不標）

F

316

F4

304襯四氟

HC

哈氏合金

Ti

鈦管

標記

隔爆等級

BT4~6

dII BT4~6

CT4~6

dII CT4~6
